Sistem Basis Data Pemesanan Tiket Kereta Api Online (e-Tickteting)

1.       Flowchart

a.       Flowchart Sistem

b.      Flowchart Admin

c.       Flowchart User

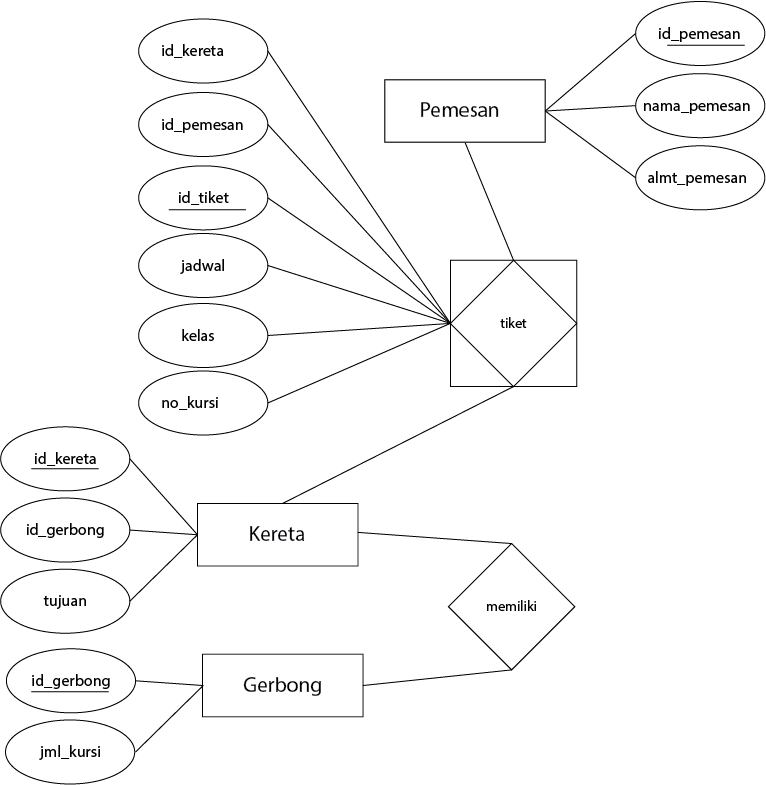

2.       Entity Relationship Diagram

3.       Tipe Data

a.       Tabel Pemesan

·      Id_pemesan menggunakan number dengan jumlah alokasi 12.

·      Nama_pemesan menggunakan varchar2 dengan jumlah alokasi 15.

·      Almt_pemesan menggunakan varchar2 dengan jumlah alokasi 30.

b.      Tabel Kereta

·      Id_kereta menggunakan number dengan jumlah alokasi 10.

·      Tujuan menggunakan varchar2 dengan jumlah alokasi 15.

·      Id_gerbong  menggunakan number dengan jumlah alokasi 10.

c.       Tabel Gerbong

·      Id_gerbong  menggunakan number dengan jumlah alokasi 10.

·      Jumlah_kursi  menggunakan number dengan jumlah alokasi 3.

d.      Tabel Tiket

·      Id_tiket  menggunakan number dengan jumlah alokasi 15.

·      Id_pemesan menggunakan number dengan jumlah alokasi 12.

·      Id_kereta menggunakan number dengan jumlah alokasi 10.

·      no_kursi  menggunakan number dengan jumlah alokasi 3.

·      Jadwal menggunakan date.

·      Kelas menggunakan varchar2 dengan jumlah alokasi 5.

4.       DDL dan PL / SQL Oracle

a.       DDL (Data Definition Language)

Create table pemesan(

        Id_pemesan number(12) primary key,

Nama_pemesan varchar2(15) not null,

Almt_pemesan varchar2(30) not null

);

Create table kereta(

        Id_kereta number(10) primary key,

Tujuan varchar2(15) not null,

Id_gerbong number(10) not null

);

Create table gerbong(

Id_gerbong number(10) primary key,

Jumlah_kursi number(3) not null

);

Create table tiket(

        Id_tiket number(15) primary key,

        Id_pemesan number(12) not null,

        Id_kereta number(10) not null,

        No_kursi number(3) not null,

Jadwal date,

kelas varchar2(5) not null

);

b.      PL / SQL

Membuat trigger

create or replace trigger stokKursi

after insert or delete or update on tiket

for each row

begin

if inserting then

update gerbong set jumlah_kursi = jumlah_kursi - 1 where

no_kursi = :new.no_kursi;

end if;

if deleting then

update gerbong set jumlah_kursi = jumlah_kursi + 1 where

no_kursi = :old.no_kursi;

end if;

if updating then

update gerbong set jumlah_kursi  = jumlah_kursi - 1 where

no_kursi = :new.no_kursi;

update gerbong set jumlah_kursi = jumlah_kursi + 1 where

no_kursi = :old.no_kursi;

end if;

end;

/
